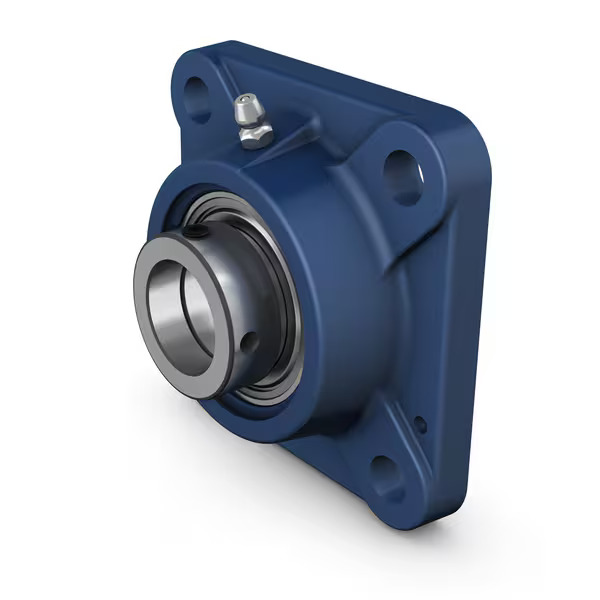

FY 25 FM SKF KUĆIŠTE SA LEŽAJEM - 25X95X30

FY 25 FM SKF KUĆIŠTE SA LEŽAJEM – 25X95X30

kućište od livenog gvožđa, Y lezaj YAR

Stanje na lageru u skladištu:

Nema na zalihi

×

Konfigurator proizvoda

Konfigurator prikazuje kompatibilne SKF proizvode, kućišta, zaptivke, maziva i ostale povezane komponente za odabrani ležaj.

Podaci se preuzimaju direktno iz SKF baze podataka radi lakšeg odabira odgovarajućih proizvoda.

Poroizvodi koje nemamo na stanju neće biti dodani u korpu.


Dostava Besplatna dostava za narudžbe preko 200 KM, i težine do 20 kg.(ne vrijedi za kupon kod/popust)
SKU: 022-0108 Kategorije: , ,

Kvadratna prirubnička kuglična ležajna jedinica sa ekscentričnim prstenom za zaključavanje, kućište od livenog gvožđa, ISO standard

Ove kvadratne prirubničke kuglične ležajne jedinice usklađene su sa ISO standardima. Sastoje se od umetnutog ležaja sa uskim unutrašnjim prstenom i ekscentričnim prstenom za zaključavanje, a prvenstveno su namijenjene za primjene u kojima je smjer rotacije stalan. Ležaj je ugrađen u kućište od livenog gvožđa koje se može pričvrstiti na zid mašine ili okvir. Kuglične ležajne jedinice mogu kompenzirati umjerenu početnu nesaosnost, ali u pravilu ne dozvoljavaju aksijalno pomjeranje.

  • Otporne na visok nivo kontaminacije
  • Projektovane za visoke temperature i velike brzine
  • Pogodne za relativno velika opterećenja
  • Ekonomično rješenje

Dimenzije

Oznaka Vrijednost Opis
d 25 mm Prečnik provrta
d1 ≈33,74 mm Vanjski prečnik unutrašnjeg prstena
d2 37,4 mm Vanjski prečnik prstena za zaključavanje
A 30 mm Širina kućišta
A1 12 mm Širina prirubnice
A3 3,2 mm Dubina centrirajućeg udubljenja
A5 20,5 mm Istaknutost završnog poklopca
B 21,5 mm Širina unutrašnjeg prstena
B1 31 mm Ukupna širina ležaja
B4 4,75 mm Udaljenost od bočne strane elementa za zaključavanje do centra navoja
Db1 65 mm Gornji vanjski prečnik
Db2 71 mm Donji vanjski prečnik
Dc 74,6 mm Prečnik centrirajućeg udubljenja kućišta
J 70 mm Razmak između montažnih rupa
L 95 mm Ukupna dužina
N 11,5 mm Prečnik montažne rupe
s1 23,5 mm Udaljenost od bočne strane elementa za zaključavanje do centra kotrljajne staze
T 42,5 mm Ukupna širina

Navojni otvor

Oznaka Vrijednost Opis
RG 1/4-28 UNF Navoj kućišta za mazalicu
R1 21 mm Aksijalni položaj navoja kućišta

Mazalica

Oznaka Vrijednost Opis
DN 6,5 mm Prečnik kuglastog vrha mazalice
SWN 7 mm Veličina ključa za mazalicu
GN 1/4-28 SAE-LT Navoj mazalice

Zatici za pozicioniranje

Oznaka Vrijednost Opis
J6 83 mm Razmak između zatiča
J7 19 mm Aksijalni pomak zatiča
N4 4 mm Preporučeni prečnik zatiča



Performanse

Karakteristika Vrijednost
Osnovna dinamička nosivost 14 kN
Osnovna statička nosivost 7,8 kN
Granična brzina 7.000 o/min
Napomena Granična brzina za toleranciju osovine h6

Karakteristike

Karakteristika Vrijednost
Tip kućišta Prirubnično
Tip prirubničnog kućišta Kvadratno
Broj montažnih rupa 4
Tip montažnih rupa Obične
Način pričvršćenja unutrašnjeg prstena Ekscentrični prsten
Tip provrta Cilindrični
Gumeni sjedeći prsten Bez
Materijal kućišta Liveno gvožđe
Materijal ležaja Ležajni čelik
Premaz Bez
Zaptivanje ležaja Zaptivke sa obje strane
Tip zaptivanja Kontaktno, standardno
Zaptivanje jedinice Opcioni završni poklopac
Mazivo Mast
Otvor za ponovno podmazivanje Sa otvorom
Mazalica Uključena

Logistički podaci

Karakteristika Vrijednost
Neto masa proizvoda 0,734 kg
eClass kod 23-05-08-02
UNSPSC kod 31171536

Dimenzije / Težina

Težina 0,734 kg
Dimenzije 25 × 90 × 35 mm
Share List

CLK Interpromet

Poslovnice

This site uses cookies to offer you a better browsing experience. By browsing this website, you agree to our use of cookies.
More info

Dodatna objašnjenja

Sufiksi i prefiksi koji se najčešće koriste uz SKF Y ležaje i slikovni prikaz ležajnih jedinica

Sufiksi
GFA Podmazan visokokvalitetnom masti na bazi aluminijevog kompleksa uz dodatak mineralnih i sintetičkih ulja. Pogodno za prehrambenu industriju.
2F Presani čelični raspršivač ulja na obje strane ležaja.
HU Prstenovi ležaja od nehrđajućeg čelika (ista mast kao GFA, ali se sufiks ne dodaje).
2RS1 Brtva od sintetičke gume pojačana čeličnom pločicom (kontaktna brtva) na obje strane ležaja.
2RF Raspršivač ulja od presanog čelika sa aksijalnom brtvenom usnom od sintetičke gume na obje strane ležaja.
2RFW Kombinacija 2RF + W varijante.
W Bez otvora za podmazivanje na vanjskom prstenu.
