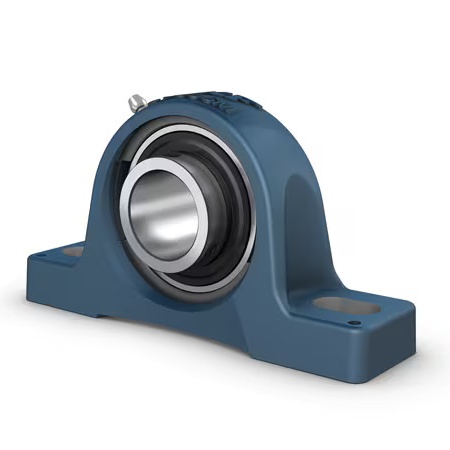

SY 15 TF SKF KUĆIŠTE SA LEŽAJEM 15X127X32

SY 15 TF SKF KUĆIŠTE SA LEŽAJEM 15X127X32

kućište od livenog gvožđa, Y lezaj YAR

Stanje na lageru u skladištu:

Nema na zalihi

×

Konfigurator proizvoda

Konfigurator prikazuje kompatibilne SKF proizvode, kućišta, zaptivke, maziva i ostale povezane komponente za odabrani ležaj.

Podaci se preuzimaju direktno iz SKF baze podataka radi lakšeg odabira odgovarajućih proizvoda.

Poroizvodi koje nemamo na stanju neće biti dodani u korpu.


Dostava Besplatna dostava za narudžbe preko 200 KM, i težine do 20 kg.(ne vrijedi za kupon kod/popust)
SKU: 022-0155 Kategorije: , ,

Kuglična ležajna jedinica u jastučastom kućištu sa produženim unutrašnjim prstenom i pričvrsnim vijcima, kućište od lijevanog željeza, prema ISO standardima

Kuglične ležajne jedinice u jastučastom (plummer) kućištu sastoje se od umetnutog ležaja montiranog u kućište od lijevanog željeza koje se može pričvrstiti na nosivu površinu. Ova izvedba je pogodna za primjene sa stalnim ili naizmjeničnim smjerom rotacije. Ležaj ima unutrašnji prsten produžen s obje strane i učvršćuje se na vratilo zatezanjem pričvrsnih vijaka na unutrašnjem prstenu, što omogućava brzu i jednostavnu montažu.

Prednosti:

  • Robusna i izdržljiva konstrukcija
  • Spremno za montažu
  • Podmazan i zaptiven ležaj
  • Brzo pričvršćivanje na vratilo
  • Ekonomično i isplativo rješenje za širok spektar primjena

Dimenzije

Oznaka Vrijednost Opis
d 15 mm Promjer provrta (osovine)
d1 ≈ 24,2 mm Promjer ramena unutrašnjeg prstena
A 32 mm Širina baze kućišta
A1 18 mm Gornja širina kućišta
B 27,4 mm Širina unutrašnjeg prstena
B4 4 mm Udaljenost od bočne strane uređaja za zaključavanje do centra navoja
H 30,2 mm Visina centra sfernog sjedišta
H1 14 mm Visina postolja
H2 57 mm Ukupna visina
J 97 mm Razmak između montažnih vijaka
J (max.) 106 mm Maksimalni razmak između montažnih vijaka
J (min.) 88 mm Minimalni razmak između montažnih vijaka
L 127 mm Ukupna dužina
N 11,5 mm Promjer otvora za montažni vijak
N1 20,5 mm Dužina otvora za montažni vijak
s1 15,9 mm Udaljenost od bočne strane uređaja za zaključavanje do centra kotrljajuće staze

Navojni otvor

Oznaka Vrijednost Opis
RG 1/4-28 UNF Navoj u kućištu za mazalicu
R1 1 mm Aksijalni položaj navoja u kućištu
Rα 45° Ugaoni položaj navoja u kućištu

Mazalica

Oznaka Vrijednost Opis
DN 6,5 mm Promjer kuglaste glave mazalice
SWN 7 mm Veličina ključa za mazalicu
GN 1/4-28 SAE-LT Navoj mazalice

Zatici za pozicioniranje

Oznaka Vrijednost Opis
J6 118 mm Razmak između pozicionih zatika
J7 11,5 mm Aksijalni pomak zatika
N4 2 mm Preporučeni promjer zatika

Performanse

Karakteristika Vrijednost
Osnovna dinamička nosivost 9,56 kN
Osnovna statička nosivost 4,75 kN
Granična brzina vrtnje 9.500 o/min
Napomena Granična brzina za toleranciju osovine h6

Karakteristike

Karakteristika Opis
Tip kućišta Jastučasto (pillow block), standardna baza
Broj montažnih otvora 2
Tip otvora za pričvršćivanje Glatki otvor
Način učvršćivanja unutrašnjeg prstena Stezni vijci (set screws)
Tip provrta Cilindrični
Gumeni sjedeći prsten Bez
Materijal kućišta Lijevano željezo
Materijal ležaja Ležajni čelik
Površinska zaštita Bez premaza
Zaptivanje ležaja Brtva i zaštitni lim (flinger) s obje strane
Tip zaptivanja Kontaktno, standardno
Zaptivanje jedinice Bez
Mazivo Mast
Otvor za podmazivanje Da
Mazalica Uključena

Prednosti proizvoda

  • Robusno kućište od lijevanog željeza za dug vijek trajanja
  • Ležaj unaprijed podmazan i zaptiven za pouzdan rad
  • Jednostavna i brza montaža pomoću steznih vijaka
  • Mogućnost naknadnog podmazivanja preko ugrađene mazalice
  • Pogodno za primjene sa stalnim ili promjenjivim smjerom rotacije
  • Ekonomično rješenje za industrijske, poljoprivredne i transportne primjene

Ležajna jedinica za osovinu promjera 15 mm sa jastučastim kućištem, dvostranim zaptivanjem i mogućnošću ponovnog podmazivanja.

Dimenzije / Težina

Težina 0,493 kg
Dimenzije 15 × 127 × 32 mm
